HY-Series
Uma plataforma configurável de impressão direta em tecido, de 1,8 a 2,6 m, para produção com tintas reativas, dispersas, ácidas e pigmentadas.
A HY-Series é uma família de impressoras têxteis industriais para produção roll-to-roll com impressão direta em tecido. Abrange as larguras publicadas de 1,8 m, 2,2 m e 2,6 m, com 8, 16, 24 ou 32 cabeçotes Ricoh Gen6. Atende fábricas de vestuário, seda, moda esportiva e têxteis para o lar que trabalham com fluxos de tinta reativa, dispersa, ácida ou pigmentada.
Visão geral da impressão direta em tecido HY-Series
A HY-Series é uma família de impressoras roll-to-roll para impressão direta em tecido que abrange as larguras publicadas de 1,8 m, 2,2 m e 2,6 m, com uma classe de 3,2 m disponível sob consulta. A escolha do modelo depende do tecido, da rota de tinta, da largura necessária e da produção vendável verificada, não apenas do número de cabeçotes.
Use o guia de seleção de modelos HY-Series para comparar as configurações publicadas. Depois, consulte os fluxos de impressão com tintas reativas, pigmentadas e dispersas para planejar os requisitos de pré-tratamento, fixação e lavagem.
As tintas reativas, dispersas e pigmentadas fornecidas para esta plataforma são apresentadas com embalagem, prazo de armazenamento e a empresa que as fabrica.
Para produção em papel de transferência para poliéster, em vez de impressão direta em tecido, compare as impressoras de sublimação HY-1704 e HY-2004.
Suporte à produção direto da fábrica
A equipe do fabricante em Shenzhen coordena a configuração, o comissionamento e o suporte pós-venda.
Algodão com impressão reativa: antes e depois
As mesmas dobras do algodão e o mesmo ângulo de câmera mostram a mudança do tecido natural sem impressão para um resultado com cores saturadas após a impressão reativa.
Antes da impressão
O tecido de algodão sem impressão fornece a referência do material antes do pré-tratamento e da impressão direta em tecido.
Depois da impressão
A vista correspondente representa a cobertura de cor após a rota de impressão reativa, vaporização, lavagem e secagem.
O sistema de produção, visível
As vistas específicas dos componentes relacionam a especificação publicada à arquitetura da máquina. A configuração final dos componentes é confirmada no orçamento.

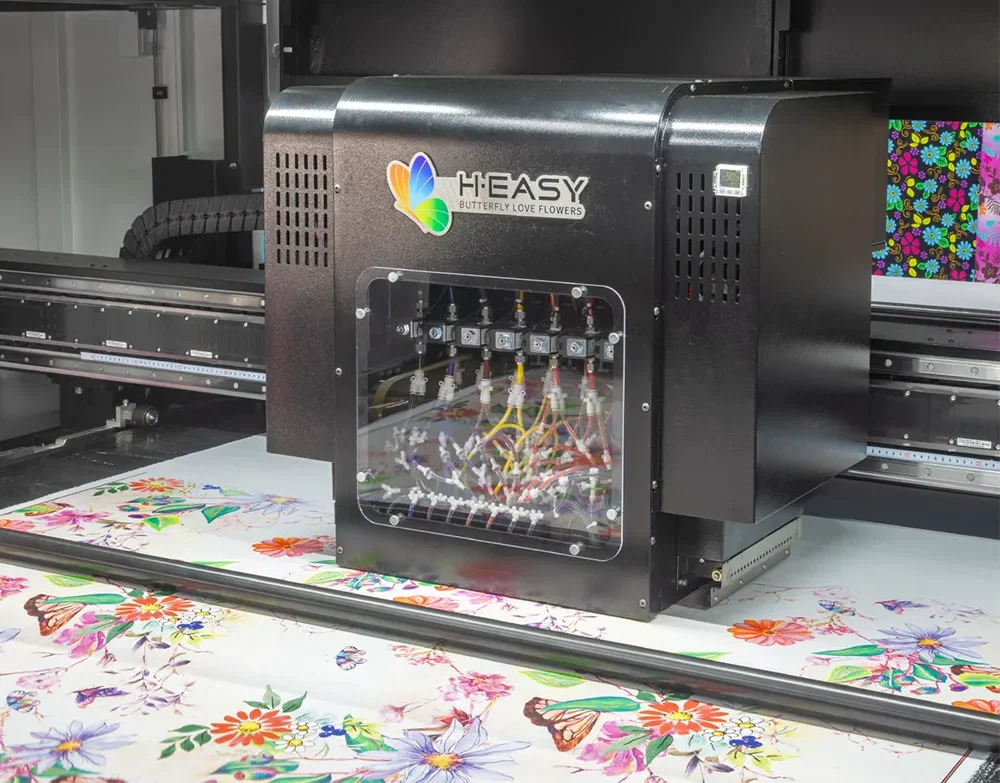

Cabeçotes industriais · tonalidade estável · detalhes nítidos
- Até 32 cabeçotes Ricoh Gen6 (5-15 pl), com jateamento em escala de cinza e posicionamento preciso das gotas.
- As configurações publicadas abrangem 8, 16, 24 e 32 cabeçotes na família de modelos padrão.
- Resolução industrial de até 2.400 dpi para gradientes suaves e microtextos nítidos.

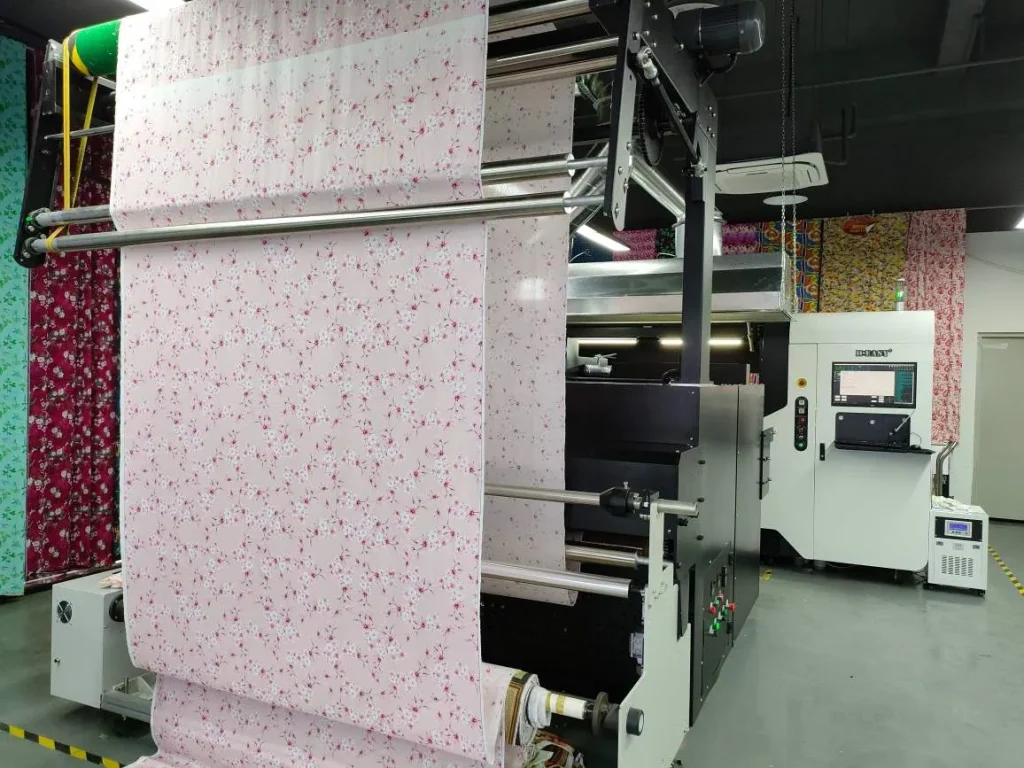

Alimentação com tensão constante · desbobinamento/rebobinamento automáticos · secagem
- O controle de tensão constante em malha fechada evita desvios e formação de faixas, além de melhorar o registro.
- Desbobinador e rebobinador automáticos para trabalhos roll-to-roll longos, com transporte estável do tecido.
- Secagem em vários estágios por IR + ar quente; secador externo opcional de 3 níveis para fixação rápida e baixa umidade.
Limpeza documentada · planejamento de linha por configuração
- A limpeza de cabeçotes por pressão negativa, acionada pelo operador, auxilia na recuperação dos injetores após uma reprovação no teste dos injetores.
- A manutenção, a secagem, as utilidades e o escopo do suporte são confirmados para a configuração escolhida.
- A produção final comercializável é qualificada com o tecido, a rota de tinta e o padrão de aceitação previstos.
Onde este sistema se encaixa na produção
Impressão direta em tecido com alta resolução e toque macio em uma ampla variedade de tecidos planos e elásticos.
Planeje a configuração completa
Valores publicados para Impressoras R2R HY-Series para impressão direta em tecido. Confirme o conjunto de tintas, os equipamentos do fluxo de trabalho e a configuração de envio finais no orçamento.
Comparação de modelos
| Especificação | HY-1808 | HY-1816 | HY-1824 | HY-2232 | HY-2632 | HY-3264 | HY-3296 |
|---|---|---|---|---|---|---|---|
| Largura de impressão | 1,8 m | 1,8 m | 1,8 m | 2,2 m | 2,6 m | 3,2 m · personalizada / sob consulta | 3,2 m · personalizada / sob consulta |
| Cabeçotes | 8 × Ricoh Gen6 | 16 × Ricoh Gen6 | 24 × Ricoh Gen6 | 32 × Ricoh Gen6 | 32 × Ricoh Gen6 | 64 × Ricoh Gen6 · sob consulta | 96 × Ricoh Gen6 · sob consulta |
| Velocidade atual, 2 passadas | 170 m²/h | 330 m²/h | 450 m²/h | 650 m²/h | 650 m²/h | Confirmar na cotação | Confirmar na cotação |
| Velocidade atual, 3 passadas | 120 m²/h | 200 m²/h | 300 m²/h | 450 m²/h | 450 m²/h | Confirmar na cotação | Confirmar na cotação |
Configuração principal
- Modelos
- HY-1808 / HY-1816 / HY-1824 / HY-2232 / HY-2632
- Larguras de impressão
- 1.800 mm (HY-1808 / HY-1816 / HY-1824), 2.200 mm (HY-2232), 2.600 mm (HY-2632)
- Cabeçotes
- Ricoh Gen6 industriais, 8 / 16 / 24 / 32 cabeçotes
Desempenho e fluxo de trabalho
- Relato de velocidade
- Referências por modelo em 2 e 3 passadas; configurações personalizadas são confirmadas na cotação
- Resolução
- Até 2.400 dpi
- Sistemas de tinta
- Reativa / Dispersa / Ácida / Pigmentada, até 12 cores
Instalação e planejamento
- Software RIP
- Neostampa / Texprint
- Alimentação elétrica
- AC 380 V, 3L + N + G, 50/60 Hz, 15 a 35 kW (dependendo do modelo)
- Garantia
- 12 meses, com diagnóstico remoto
O suporte continua após a instalação
Garantia de 1 ano
Cobertura padrão de 12 meses para a máquina principal, com extensão opcional confirmada no orçamento.
Instalação e comissionamento
Orientação para instalação, calibração e primeira impressão por meio de procedimentos documentados em vídeo e PDF.
Biblioteca de solução de problemas
Verificações práticas para operação rotineira, manutenção e interrupções comuns da produção.
Orientação remota de engenharia
Diagnóstico e ajuste em tempo real por videochamada e ferramentas aprovadas de acesso remoto.
